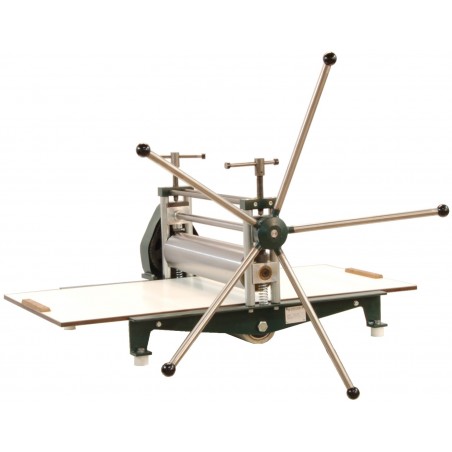

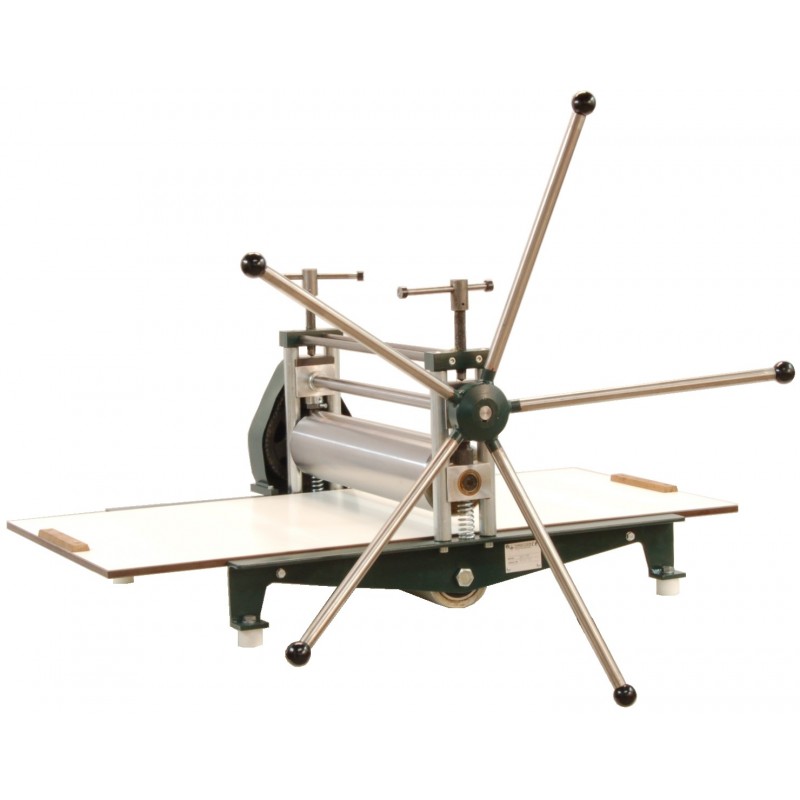

HPV-60 (*)

Cette presse est équipée d'un système de démultiplication (sur le cylindre supérieur) à deux pignons et une chaîne double pour rendre la manipulation aisée et l'utilisation confortable. Si nécessaire la chaîne peut être retendue à l'aide d'un système de tension situé au-dessus du cylindre supérieur.
Lors du desserrage des vis de pression, le cylindre supérieur est poussé vers le haut par l'action de deux ressorts. L'espace existant alors entre le cylindre supérieur et le plateau facilite le réglage pour l'impression de gravures sur linoléum ou sur bois.
Il est conseillé de disposer un paquet de carton sous les vis de pression pour obtenir plus de souplesse lors de la montée du cylindre sur la plaque.
Le cylindre supérieur est monté sur coussinets en bronze auto-lubrifiants et le cylindre inférieur sur roulements à billes.
La roue à rayons est démontable, elle se fixe à l'aide d'une clavette.

Format du plateau 60 x 120cm
Épaisseur du plateau 1cm
Longueur des cylindres 60 cm
Diamètre du cylindre supérieur 13 cm
Diamètre du cylindre inférieur 10 cm
Épaisseur des parois des cylindres 1,5 cm

- Longueur (bâtis) 85 cm
- Largeur (roue à rayons incluse) 110 cm
- Hauteur 30 cm

Rapport des vitesses (chaîne double) 1 : 3,5
Diamètre de la roue à rayons 108 cm
Passage maximum entre plateau et cylindre supérieur 5 cm

Filetage des vis de pression (métrique) M 20
Poids de la presse 150 kg

!! ATTENTION !! Le délai de livraison est très long, il est de minimum 6 à 8 mois.
